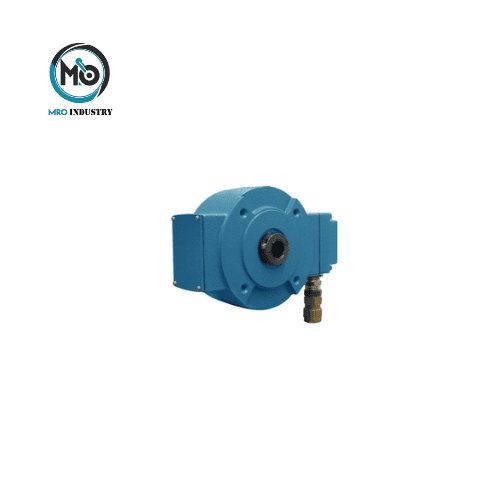

M6-4S2HX51-W003 Nidec-Avtron Vietnam

M6-4S2HX51-W003 Nidec-Avtron là encoder công nghiệp dạng M6C Flameproof Explosion Protected Encoder, được thiết kế để hoạt động an toàn trong môi trường có nguy cơ cháy nổ cao theo tiêu chuẩn ATEX/IECEx Zone 1.

Thiết bị sử dụng thiết kế chống cháy nổ flameproof kết hợp công nghệ encoder độ phân giải cao, giúp đảm bảo độ chính xác điều khiển vị trí và tốc độ trong các ngành công nghiệp dầu khí, hóa chất và môi trường nguy hiểm.

Đặc điểm nổi bật

Thiết kế chống cháy nổ Flameproof
Đảm bảo an toàn trong môi trường nguy hiểm.

Chứng nhận ATEX / IECEx Zone 1
Phù hợp cho dầu khí, hóa chất, năng lượng.

Trục rỗng 1 inch linh hoạt lắp đặt
Dễ tích hợp vào hệ thống motor và thiết bị quay.

Protected Line Driver 5 – 24V
Tăng độ ổn định tín hiệu trong môi trường nhiễu cao.

High Resolution Output
Đảm bảo điều khiển chính xác.

Thông số cấu hình M6-4S2HX51-W003 Nidec-Avtron

Thông tin chung

• Code: M6-4S2HX51-W003

• Series: M6C

• Loại: Flameproof Explosion Protected Encoder

• Tiêu chuẩn: ATEX / IECEx Zone 1

• Thương hiệu: Nidec-Avtron

Cơ khí

• Hollow Shaft Bore: 1 inch

• Mounting: Standard End-of-Shaft

Tín hiệu

• Base Resolution: 512 PPR

• Left Output: High Resolution

• Right Output: Không có

Driver

• Line Driver: 5 – 24V Protected

Kết nối

• Connector: Terminal with Cable Gland

Tùy chọn

• Modification: Bao gồm B28390 Torque Arm Kit

Ứng dụng của M6-4S2HX51-W003 Nidec-Avtron

Sản phẩm phù hợp cho các môi trường nguy hiểm:

• Nhà máy dầu khí

• Nhà máy hóa chất

• Nhà máy LNG / Gas Processing

• Nhà máy năng lượng

• Khu vực có khí dễ cháy nổ

• Hệ thống motor trong môi trường Zone 1

Lợi ích khi sử dụng M6-4S2HX51-W003

• Đảm bảo an toàn vận hành trong môi trường cháy nổ

• Độ chính xác điều khiển cao

• Độ bền cơ học cao

• Giảm chi phí bảo trì

• Dễ tích hợp hệ thống công nghiệp hiện có

ListCodes

9.  Code: M6C-4S1HX51-W003

M6C Flameproof Explosion Protected Encoder, ATEX/IECEx Zone 1

Hollow Shaft Bore Size : 4 – 1 inch Hollow Shaft

Mounting : S – Standard End-of-Shaft Mounting

Line Driver : 8 – 5-24V In/Out Protected Line Driver

Left Output : H – High Res.

Right Output : X – No Right Output

Base PPR: 51 – 512 PPR

Marker :  – – No Marker

Connector Options : W – Terminal with Cable Gland

Modifications:  003 – Includes B28390 Torque Arm Kit

M6C-4S1HX51-W003 Replaces the obsolete M6-4S1HX51-W003 ”



10.  Code: M6C-4S8HX51-W003

DESCRIPTION: M6C Flameproof Explosion Protected Encoder, ATEX/IECEx Zone 1

Hollow Shaft Bore Size: 4 – 1 inch Hollow Shaft

Mounting: S – Standard End-of-Shaft Mounting

Line Driver: 8 – 5-24V In/Out Protected Line Driver

Left Output: H – High Res

Right Output: X – No Right Output

Base PPR : 51 – 512 PPR

Marker: – – No Marker

Connector Options: W – Terminal with Cable Gland

Modifications: 003 – Includes B28390 Torque Arm Kit ”

M6-4S2HX51-W003 Nidec-Avtron

11.  Code: M6C-5S8XH51-T003

M6C Flameproof Explosion Protected Encoder, ATEX/IECEx Zone 1

Hollow Shaft Bore Size : 5 – 1-1/8 inch Hollow Shaft

Mounting : S – Standard End-of-Shaft Mounting

Line Driver : 8 – 5-24V In/Out Protected Line Driver

Left Output : X – No Left Output

Right Output : H – High Res.

Base PPR : 51 – 512 PPR

Marker : – – No Marker

Connector Options: T – Terminal Block

Modifications : 003 – Includes B28390 Torque Arm Kit

**Replacement for the obsolete M6-5S3XH51-T003…..Please confirm before ordering…”



12.  Code: M6C-5S8XH51-T005

M6C Flameproof Explosion Protected Encoder, ATEX/IECEx Zone 1

Hollow Shaft Bore Size : 5 – 1-1/8 inch Hollow Shaft

Mounting : S – Standard End-of-Shaft Mounting

Line Driver : 8 – 5-24V In/Out Protected Line Driver

Left Output : X – No Left Output

Right Output : H – High Res.

Base PPR : 51 – 512 PPR

Marker : – – No Marker

Connector Options: T – Terminal Block

Modifications : 005 – -40C Tested Unit with Torque Arm Kit Included “
