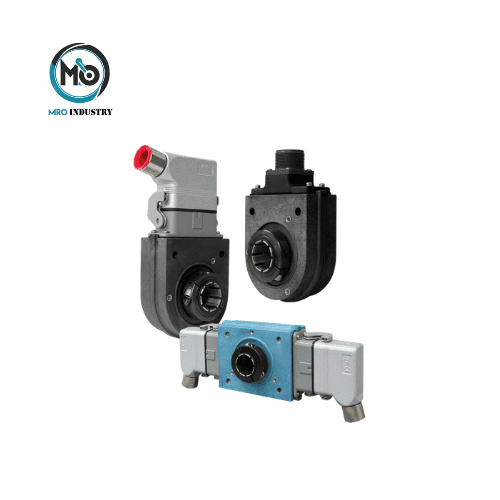

HS35MYX8FPU1CA00 Nidec Avtron Vietnam

HS35MYX8FPU1CA00 Nidec Avtron là bộ mã hóa vòng quay công nghiệp thuộc dòng HS35M Hollow Shaft Magnetic Mill Duty Encoder, được thiết kế cho các ứng dụng đo tốc độ, vị trí và phản hồi chuyển động trong môi trường công nghiệp khắc nghiệt. Thiết bị sử dụng cấu trúc hollow shaft, cho phép lắp trực tiếp lên trục máy, đồng thời được trang bị vỏ bảo vệ và cơ cấu chống xoay phù hợp với các hệ thống máy móc công nghiệp.

Với cấu hình 1024 PPR, ngõ ra Line Driver 5–24 VDC và các kênh A, A̅, B, B̅, Z, Z̅, HS35MYX8FPU1CA00 cung cấp tín hiệu phản hồi dạng quadrature và index phục vụ các hệ thống điều khiển động cơ, biến tần, PLC và thiết bị giám sát tốc độ.

Thông số kỹ thuật

Thông số	Chi tiết
Model	HS35MYX8FPU1CA00
Hãng sản xuất	Nidec Avtron
Dòng sản phẩm	HS35M
Loại encoder	Hollow Shaft Magnetic Mill Duty Encoder
Left Output PPR	Y – 1024 PPR
Right Output PPR	X – No Right Output
Line Driver	8 – 5–24 V In/Out (HX)
Hollow Shaft Bore	F – 1 inch, Native Bore
Connector	P – 10 Pin Mini-Epic Style with Plug
Mounting	U – Universal, Thru & End of Shaft
Protection	1 – Protective Basket Included
Anti-Rotational Tether	C – 0.375 16 T-Bolt Fan Cover Tether
Channels	A, A̅, B, B̅, Z, Z̅
Modification	A00 – Standard, No Special Features

Đặc điểm nổi bật của encoder HS35MYX8FPU1CA00

Thiết kế Hollow Shaft 1 inch
Độ phân giải 1024 PPR
Line Driver 5–24 V
Đầy đủ kênh A, B và Z
Kết nối Mini-Epic 10 chân
Universal Mounting

Ứng dụng của HS35MYX8FPU1CA00 Nidec Avtron

Nhờ thiết kế magnetic mill duty, hollow shaft và cấu hình tín hiệu đa kênh, HS35MYX8FPU1CA00 có thể được sử dụng trong nhiều hệ thống máy móc công nghiệp yêu cầu phản hồi tốc độ và chuyển động.

Một số ứng dụng tiêu biểu gồm:
