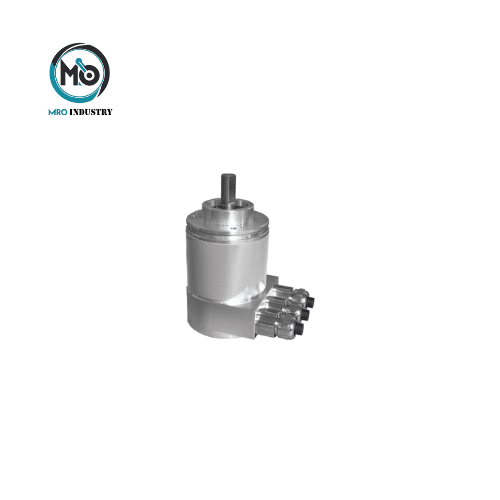

AV6AS4B23QA2A000 Nidec-Avtron Vietnam

AV6AS4B23QA2A000 Nidec-Avtron là encoder tuyệt đối dạng trục đặc thuộc dòng AV6A Solid Shaft Optical Light Mill Duty Absolute Encoder. Thiết bị được thiết kế chuyên dụng cho môi trường công nghiệp nặng, yêu cầu độ bền cao, độ chính xác vị trí tuyệt đối và khả năng hoạt động ổn định trong điều kiện khắc nghiệt.

Encoder sử dụng giao thức truyền thông SSI Communication, độ phân giải cao với khả năng đo nhiều vòng quay, giúp tối ưu hiệu suất điều khiển vị trí trong các hệ thống tự động hóa hiện đại.

Đặc điểm nổi bật

Encoder quang học độ phân giải cao

• 8192 CPR / 13 bit mỗi vòng

• 4096 vòng quay / 12 bit multi-turn

Giao tiếp SSI ổn định
Phù hợp hệ thống điều khiển chuyển động công nghiệp.

Thiết kế trục đặc bền bỉ
Solid shaft giúp tăng độ ổn định cơ học.

Chuẩn bảo vệ IP65
Chống bụi và nước hiệu quả cho môi trường công nghiệp.

Thiết kế flange công nghiệp tiêu chuẩn
Dễ dàng tích hợp vào hệ thống máy hiện hữu.

Thông số AV6AS4B23QA2A000 Nidec-Avtron

Thông tin chung

• Code: AV6AS4B23QA2A000

• Series: AV6A Absolute Encoder

• Loại: Solid Shaft Optical Absolute Encoder

• Thương hiệu: Nidec-Avtron

Truyền thông

• Communication Bus: SSI Communication

Cơ khí

• Flange: 2.5 inch Square flange, 1.25 inch male pilot

• Shaft Size: 3/8 inch x 5/8 inch solid shaft with flat

Độ phân giải

• Multi-turn: 4096 Turns / 12 bits

• Single-turn: 8192 CPR / 13 bits

Kết nối

• Connector: M23 / 12 pin (Kubler Pin Out)

• Connector Exit: Side / Radial exit

Output

• Coding: Gray Coding

Bảo vệ môi trường

• IP Rating: IP65 Shaft Seals

Tùy chọn

• Modification: No Special Features

Ứng dụng của AV6AS4B23QA2A000 Nidec-Avtron

Sản phẩm phù hợp cho các ứng dụng công nghiệp nặng:

• Nhà máy thép, cán kim loại

• Hệ thống nâng hạ công nghiệp

• Băng tải công suất lớn

• Máy khai khoáng

• Thiết bị sản xuất công nghiệp nặng

• Hệ thống điều khiển vị trí chính xác

Lợi ích khi sử dụng AV6AS4B23QA2A000 Nidec-Avtron

• Độ chính xác vị trí tuyệt đối cao

• Tăng độ ổn định hệ thống điều khiển

• Giảm thời gian downtime khi mất điện

• Hoạt động bền bỉ môi trường khắc nghiệt

• Dễ tích hợp hệ thống tự động hóa

ListCodes

1.  Code: AV56A1KFX6YXGP50

Replaces part number AV56A1TFX1YXG007

THIN-LINE™ III Heavy Mill Duty Magnetic Modular Encoder 4.5″” C-Face Mount

Housing Type: 1 – Single Output

Rotor Bore Size: KF – 1 1/8″” Thru-Shaft Cam Screw Rotor for Wolong/GE Pitch Motor

Cover Style : X – No Cover Plate

Line Driver: 6 – 5-24v in, 5-24v out (7272) recommended for single-ended wiring (A,B,Z, no A/,B/,Z/)

Left Output PPR: Y – 1024 PPR

Right Output PPR: X – No Right Output, Single Output Only

Connector Options: G – Ind’l w/Northstar Pinout (EPIC Style connector), w/mating plug, LED diagnostics

Modifications: P50 – Special options for GE Motor, upgraded model including diagnostic LED & cam screw rotor and super magnetic shielding ”

AV6AS4B23QA2A000 Nidec-Avtron

2.  Code: AV6AS4B23QA2A000

AV6A Solid Shaft Optical Light Mill Duty Absolute Encoder

Communication Bus

S – SSI Communication

Flange

4 – 2.5 in. Square flange, 1.25 in. male pilot

Shaft Size

B – 3/8 inch x 5/8 inch long Solid Shaft, w/flat (flange #4 only)

Turns/bits/MT

2 – 4096 Turns/12 bits

CPR/bits Per Turn/ST

3 – 8192 Counts per Revolution/13 bits

Connector

Q – M23/12 pin w/o Plug, Kubler Pin Out

Connector Exit

A – Side/Radial exit

Output Coding

2 – Gray Coding

IP Rating

A – IP65 Shaft Seals

Modifications

000 – No Special Features ”

3.  Code: HS35MYX6CPU1CA00

HS35M Hollow Shaft Magnetic Mill Duty Encoder

Left Output PPR: Y – 1024 PPR

Right Output PPR : X – No Right Output

Line Driver: 6 – 5-28v In/Out (7272)

Hollow Shaft Bore Size: C – 5/8 in. via insert

Connector Options: P – 10 Pin Mini-Epic Style with Plug

Mounting: U – Universal (Thru & End of Shaft)

Protection: 1 – Protective Basket Included Anti-Rotational Tether: C – 0.375 16 T-Bolt Fan Cover Tether

Channels and Modifications: A00 – Standard, No Special Features, All Channels A, A\, B, B\, Z, Z\ “
